S32001雙相不銹鋼：性能特點與工業應用解析
隨著工業技術的快速發展，對材料性能的要求日益提高，尤其是在耐腐蝕性、強度和經濟性之間尋求平衡的需求愈發迫切。S32001雙相不銹鋼（UNS S32001）作為一種新型經濟型雙相不銹鋼，憑借其優異的綜合性能，逐漸成為石油化工、海洋工程、環保設備等領域的理想選擇。本文將從材料特性、力學性能、耐腐蝕機理、典型工業應用及未來發展方向等方面，全面解析S32001雙相不銹鋼的核心優勢與應用潛力。
一、S32001雙相不銹鋼的材料特性
1. 雙相不銹鋼的微觀結構
雙相不銹鋼（DSS）的典型特征是微觀組織中奧氏體（γ相）和鐵素體（α相）兩相共存，兩相比例接近1:1。S32001通過精確的化學成分設計（低碳、高鉻、添加氮和鉬），在固溶處理后形成穩定的雙相結構。這種結構賦予材料以下優勢：
高強度：鐵素體相提供高屈服強度，奧氏體相增強韌性，綜合抗拉強度可達普通奧氏體不銹鋼（如304）的2倍。
耐腐蝕性：兩相協同作用有效抑制點蝕、縫隙腐蝕和應力腐蝕開裂。
經濟性：相比傳統雙相鋼（如2205），S32001通過降低鎳、鉬含量降低成本，同時保持性能平衡。
2. 化學成分與標準
S32001的典型化學成分如下（質量百分比）：
Cr（鉻）：19.0~21.0%
Ni（鎳）：1.5~3.0%
Mo（鉬）：1.0~2.0%
N（氮）：0.15~0.25%
C（碳）：≤0.03%
其符合標準包括：ASTM A240/A240M（板材）、ASTM A276（棒材）、GB/T 3280（中國標準）等。
二、核心性能解析
1. 力學性能

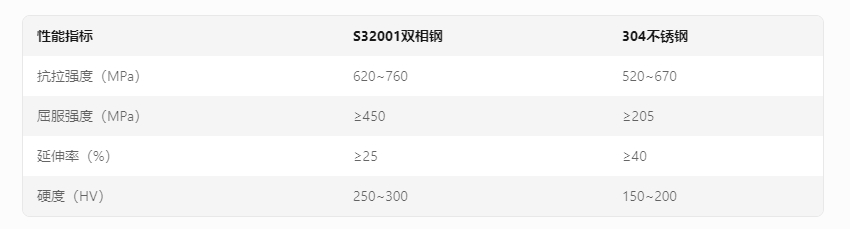

S32001的室溫力學性能顯著優于傳統奧氏體不銹鋼：
優勢分析：
高屈服強度使其適用于承受高載荷的結構件（如壓力容器、橋梁支架）。
良好的塑性和加工硬化能力，適用于冷成型工藝。
2. 耐腐蝕性能
S32001的耐腐蝕機理源于其化學成分與雙相結構的協同作用：
抗點蝕能力：高鉻（Cr）和氮（N）含量顯著提升點蝕當量（PREN≥28），在含Cl?環境中（如海水、酸性介質）表現優異。
抗應力腐蝕開裂（SCC）：雙相結構阻礙裂紋擴展，適用于高溫高壓環境（如油氣管道）。
耐均勻腐蝕：在稀硫酸、磷酸等非氧化性酸中腐蝕速率低于傳統304不銹鋼。
實驗數據對比：
在5% NaCl溶液中，S32001的臨界點蝕溫度（CPT）為35℃，顯著高于304不銹鋼的15℃。
三、工業應用場景分析
1. 石油化工領域
應用實例：煉油廠脫硫裝置、酸性氣體輸送管道。
優勢體現：
耐受H?S、CO?等腐蝕性氣體，避免因硫化物應力腐蝕引發的設備失效。
高強度和輕量化設計降低設備壁厚，節約材料成本。
2. 海洋工程與海水處理
典型應用：
海水淡化裝置中的蒸發器、冷凝器。
海洋平臺的結構支撐件、海底管道。
性能匹配：
耐海水沖刷腐蝕，使用壽命比316L不銹鋼提高30%以上。
低鎳設計減少海洋生物附著風險。
3. 環保與能源設備
脫硫脫硝系統：煙氣處理設備中的吸收塔、煙道內襯。
垃圾焚燒廠：耐高溫氯化物腐蝕，延長設備檢修周期。
4. 食品與制藥工業
應用場景：高鹽、高濕環境下的儲罐、輸送管道。
合規性：符合FDA和EHEDG標準，確保食品接觸安全性。
四、加工與焊接關鍵技術
1. 熱加工與冷成型
熱加工溫度：建議控制在1050~1150℃，避免σ相析出導致脆性。
冷成型工藝：需控制變形量（≤20%），避免因加工硬化引發開裂。
2. 焊接工藝要點
焊材選擇：推薦使用ER2209或匹配的雙相鋼焊絲。
參數控制：
層間溫度≤150℃，防止熱影響區（HAZ）鐵素體比例過高。
采用TIG或激光焊接，減少焊縫區脆化風險。
焊后處理：必要時進行固溶處理（1050℃水淬），恢復雙相平衡。
五、挑戰與未來發展方向
1. 當前局限性
溫度限制：長期使用溫度需低于250℃，避免475℃脆性。
厚板加工難度：大厚度板材易出現中心偏析，需優化連鑄工藝。
2. 技術改進方向
成分優化：通過微合金化（如添加Cu、W）進一步提升耐蝕性。
表面處理技術：開發鈍化、涂層技術以拓展極端環境應用。
3. 市場趨勢
綠色制造：低碳生產工藝（如氫冶金）降低碳排放。
替代傳統材料：在船舶、新能源汽車電池包等領域替代碳鋼和鋁合金。
綜上所述，S32001雙相不銹鋼憑借其高強度、耐腐蝕和經濟性，已成為現代工業材料的重要選擇。隨著制造技術的進步與環保需求的升級，其在極端環境、新能源等領域的應用潛力將進一步釋放。未來，通過材料研發與工藝創新的結合，S32001有望成為推動高端裝備制造的“綠色引擎”。
