316L不銹鋼板BA表面與2B區別及選型指南
316L不銹鋼作為一種低碳奧氏體不銹鋼，因其優異的耐腐蝕性、高溫性能和加工性能，被廣泛應用于化工、海洋工程、醫療設備、食品加工等領域。在其生產過程中，表面處理工藝對材料的最終性能和應用場景具有重要影響。其中，BA（Bright Annealing）表面和2B表面是兩種常見的表面處理方式。本文將從加工工藝、表面特性、應用場景及選型建議等方面進行全面對比。
一、316L不銹鋼的基本特性
在深入探討表面處理之前，有必要了解316L不銹鋼的材質特性：
成分特點：
316L是含鉬低碳不銹鋼（碳含量≤0.03%），主要成分為Cr（16-18%）、Ni（10-14%）、Mo（2-3%）。低碳設計使其在焊接和腐蝕敏感環境中表現更優。
核心性能：
耐腐蝕性：對氯化物、硫酸、有機酸等介質有極強抵抗力，尤其在海洋環境中優于304不銹鋼。
高溫強度：可在400℃以下長期穩定工作。
加工性能：可通過冷軋、熱軋、沖壓等方式成型。
二、表面處理工藝的定義與流程
1. BA表面（Bright Annealing）
BA表面即光亮退火表面，其核心在于通過特殊工藝實現表面光潔度的提升。
加工流程：
冷軋至目標厚度；
在保護氣氛（如氫氣或氮氣混合氣體）中進行退火處理，避免氧化；
控制冷卻速度，保留金屬自然光澤；
輕微平整處理，消除應力。
工藝特點：
無氧化皮生成，無需酸洗；
表面反射率高，接近鏡面效果；
保留金屬原始鈍化膜，耐腐蝕性更優。
2. 2B表面
2B表面是冷軋不銹鋼的標準表面處理方式，其名稱來源于美國ASTM標準。
加工流程：
冷軋至目標厚度；
在空氣環境中進行退火處理，形成氧化層；
酸洗去除氧化皮；
通過平整輥進行輕度冷軋，獲得均勻亞光表面。
工藝特點：
表面呈銀白色啞光效果；
微觀存在均勻分布的細小凹凸；
成本低于BA處理，適合大規模生產。
三、表面特性的對比分析

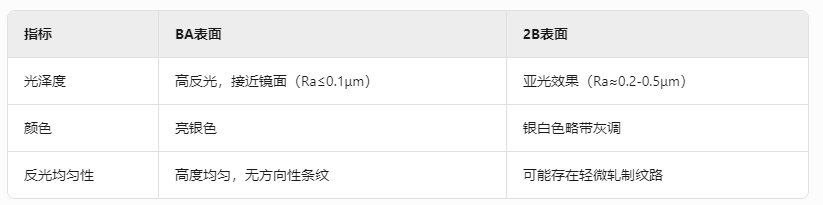

1. 外觀與光澤度
說明：
BA表面的高光澤度使其適用于對美觀要求高的場合，如建筑裝飾；而2B表面則更偏向工業實用風格。
2. 表面粗糙度與清潔度
BA表面：
粗糙度Ra值通常≤0.1μm；
無氧化皮殘留，表面鈍化膜完整；
不易附著指紋和污染物。
2B表面：
粗糙度Ra值在0.2-0.5μm之間；
酸洗后表面可能存在微觀凹坑；
需后續清洗去除加工殘留物。

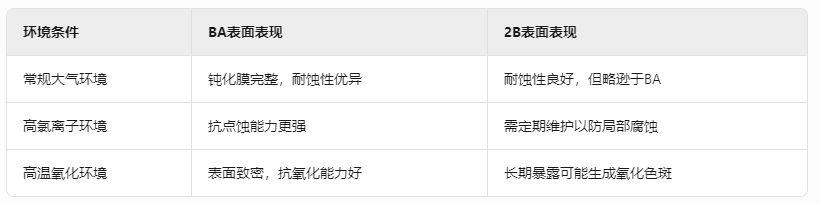

3. 耐腐蝕性差異
機理分析：
BA表面在保護氣氛下退火，避免了氧化皮的形成，保留了金屬自然鈍化層的完整性；而2B表面經過酸洗，雖然去除了氧化皮，但表面微觀結構可能引入活性位點，降低抗腐蝕能力。
4. 加工性能對比
沖壓成型性：
2B表面因存在微觀粗糙度，在深沖壓時潤滑效果更好，可減少模具磨損。
焊接適應性：
BA表面在焊接后需重新進行局部退火處理以恢復耐蝕性；2B表面可直接焊接，但需注意熱影響區變色問題。
涂層附著力：
2B表面的粗糙表面更有利于噴涂或電鍍層附著。
四、應用場景的差異化選擇
1. BA表面的典型應用
高端裝飾領域：
建筑幕墻、電梯轎廂、奢侈品展柜等需要鏡面效果的場景。
精密儀器部件：
半導體設備、醫療手術器械，要求表面超潔凈、無污染物殘留。
嚴苛腐蝕環境：
海水淡化設備、化工廠反應釜襯里等。
2. 2B表面的適用領域
工業設備制造：
儲罐、管道、閥門等對表面光澤度要求不高的部件。
食品加工行業：
工作臺面、輸送帶，需滿足FDA清潔標準且成本可控。
汽車零部件：
排氣系統、結構件，需兼顧耐蝕性與加工經濟性。
五、選型決策的關鍵因素
在實際選型中，需綜合考慮以下維度：
成本預算：
BA處理因需保護氣氛設備，成本比2B表面高20-30%。
耐蝕性需求：
長期暴露于腐蝕介質的環境優選BA表面。
加工工藝匹配：
涉及后續沖壓、焊接等工序時需評估表面處理的兼容性。
外觀標準：
裝飾性用途必須選擇BA處理，工業用途可接受2B表面。
六、使用與維護建議
1. BA表面的維護要點
避免硬物刮擦，防止破壞鏡面效果；
定期用中性清潔劑擦拭，保持表面鈍化膜；
焊接后需對熱影響區進行重新鈍化處理。
2. 2B表面的注意事項
運輸過程中需覆保護膜防止劃傷；
在潮濕環境中建議增加防銹涂層；
酸洗殘留可能需二次清洗以滿足醫療級潔凈度。
七、未來發展趨勢
隨著表面處理技術進步，兩種工藝的界限逐漸模糊。例如：
復合處理工藝：在2B表面基礎上增加電解拋光，提升耐蝕性；
環保型BA處理：采用真空退火替代傳統保護氣體，降低碳排放。
綜上所述，BA與2B表面處理的差異本質上是工藝路線與性能平衡的結果。BA表面以高成本換取卓越的耐蝕性和美觀性，而2B表面則以經濟性滿足大部分工業需求。工程師在選型時需根據具體工況、預算及加工鏈條進行系統分析，必要時可委托第三方檢測機構進行鹽霧試驗、表面能測試等專業評估。
